Description
Transformez votre Mercedes GL en voiture connectée avec notre boîtier CarPlay & Android Auto
Développé spécifiquement pour la Mercedes GL W166 (2012 à 2019), ce module est compatible avec les systèmes NTG d’origine. L’affichage CarPlay et Android Auto s’intègre directement dans l’écran d’origine, avec une transition fluide entre les menus Mercedes et l’interface smartphone.
L’ensemble fonctionne comme un système natif, sans latence ni perte de qualité, offrant une expérience utilisateur proche des modèles les plus récents.
📖 Manuel d’Utilisation Inclus
Téléchargez le guide d’utilisation en PDF avec photos et schémas détaillés.
⬇️ Télécharger le guide d’utilisation (PDF)
Taille: 2.5 MB | Format: PDF | Pages: 14
Tutoriel d’installation pas à pas▸
Ce guide pas à pas détaille l’installation complète d’un module interface CarPlay et Android Auto sur une Mercedes équipée du système NTG d’origine.
L’installation permet de conserver toutes les fonctionnalités d’origine du véhicule, tout en ajoutant des options modernes comme Apple CarPlay, Android Auto et le mirroring d’écran.
Contenu du kit
Avant de commencer, vérifiez que votre kit comprend les éléments suivants :
– Le boîtier interface principal (boîtier métallique avec plusieurs ports)
– Un faisceau principal avec connecteur Quadlock
– Un faisceau passerelle (gateway)
– Un faisceau RCA + USB (optionnel pour connexion filaire)
– Des câbles vidéo LVDS
Important
La configuration des switchs DIP doit correspondre à la taille et à la résolution de votre écran.
Référez-vous au tableau fourni dans le manuel utilisateur.
Préparation et sécurité
– Coupez le contact et retirez la clé
– Débranchez la batterie si souhaité (recommandé pour plus de sécurité)
(mettez le levier de vitesse en mode S avant déconnexion)
– Protégez les surfaces avec un chiffon pour éviter les rayures
Démontage de la console centrale
Pour accéder à la zone d’installation :
– Avec un levier en plastique, déclipsez l’entourage du panneau autoradio
– Avec un levier en plastique, déclipsez l’entourage du panneau de climatisation
Dépose de l’unité autoradio d’origine
– Retirez les 2 vis maintenant l’autoradio en place
– Tirez délicatement pour sortir l’unité autoradio et enlevez le connecteur blanc en bas à droite
Déconnexion des connecteurs de l’autoradio
Connecteur Quadlock
– Utilisez un tournevis plat pour relever le levier de verrouillage
– Débranchez le connecteur Quadlock d’origine
– Branchez-le sur le nouveau faisceau (verrouillez en abaissant le levier)
– Reconnectez ensuite le nouveau faisceau à l’unité autoradio
ATTENTION : Si votre véhicule est équipée de la fibre optique (lecteur vidéo d’origine ou chargeur CD), veuillez rebrancher la prise fibre (fils orange) sur le connecteur qui se branche sur l’autoradio
Câble LVDS (signal vidéo)
– Localisez le port LVDS (connecteur rond de couleur bleue)
– Appuyez sur le clip pour débrancher le câble
– Insérez le nouveau câble entre l’autoradio d’origine et le module
Cela crée une boucle vidéo, permettant au module d’injecter CarPlay / Android Auto dans le système d’origine.
Passage du câble USB et RCA (optionnel)
Si vous souhaitez utiliser CarPlay / Android Auto en filaire :
– Faites passer le câble USB sous la boîte à gants ou la console centrale
– Positionnez-le dans un endroit facilement accessible
Sinon, vous pouvez ignorer cette étape (connexion sans fil disponible).
Connexion du module
Branchez tous les éléments sur le module :
– Faisceau Quadlock
– Câble LVDS
– Faisceau gateway
– Antennes Wi-Fi et Bluetooth (à visser)
Chaque connecteur est unique, ce qui évite toute erreur de branchement.
Gestion des câbles
– Faites passer tous les câbles et le module connecté dans l’espace derrière l’unité autoradio
– Regroupez-les avec du ruban isolant de préférence
– Vérifiez qu’aucun câble ne gêne la remise en place de l’autoradio
Une bonne gestion des câbles garantit une installation propre et fiable.
Test du système
Avant remontage :
– Remettez le contact
– Maintenez le bouton C pendant 3 secondes
– Basculez entre :
-
- Interface autoradio d’origine
- Interface CarPlay / Android Auto
Vérifiez que :
– L’affichage bascule correctement
– Le système est fluide et réactif
Remontage
Une fois le test validé :
– Remettez l’unité autoradio en place
– Serrez les 2 vis de l’autoradio
– Réinstallez la garniture centrale
– Clipsez les grilles d’aérateurs en place
Connexion du smartphone
Android Auto
– Activez le Bluetooth sur votre téléphone
– Connectez-vous au périphérique (type “CAR-XXXX”)
– Acceptez l’appairage
– Android Auto se lance automatiquement
Apple CarPlay
– Procédez de la même manière via Bluetooth
– CarPlay démarre automatiquement
Résultat et fonctionnalités
Après installation, vous bénéficiez de :
– Apple CarPlay et Android Auto sans fil
– Applications de navigation (Google Maps, Waze, Apple Maps)
– Musique et podcasts
– Appels et messages
– Screen mirroring (selon compatibilité)
Le tout parfaitement intégré, sans altérer le système NTG d’origine Mercedes.

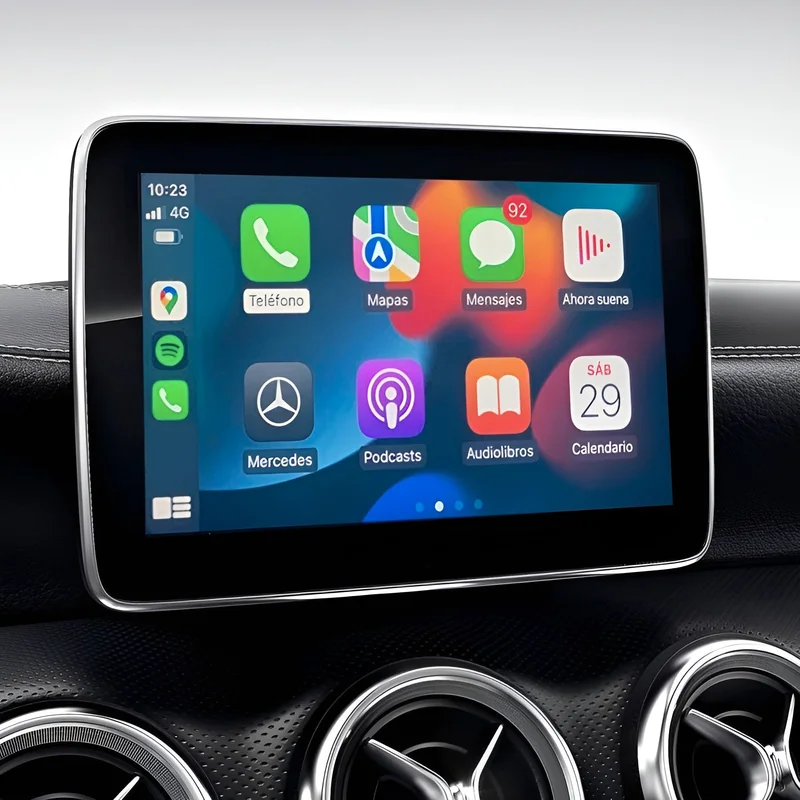

Vos applications préférées directement sur l’écran de votre Mercedes
Grâce à l’intégration de Apple CarPlay et Android Auto Mercedes GL W166, vous accédez à toutes vos applications essentielles en quelques secondes. La navigation devient plus intuitive, vos contenus multimédias sont accessibles immédiatement, et vos communications restent simples et sécurisées.
L’interface reprend les codes de votre smartphone pour une prise en main instantanée. Que vous utilisiez un iPhone ou un appareil Android, l’expérience est fluide, rapide et parfaitement adaptée à la conduite.
Navigation GPS intelligente : Google Maps, Waze, Apple Plans
Avec CarPlay Mercedes GL W166, la navigation GPS atteint un tout autre niveau. Les applications comme Google Maps, Waze ou Apple Plans offrent un affichage clair, des itinéraires optimisés et des données trafic en temps réel.
Votre écran d’origine devient un véritable centre de navigation intelligent, bien plus performant que les systèmes embarqués d’époque. Tout est pensé pour améliorer votre confort de conduite et réduire les distractions.
Multimédia & Streaming – Un son premium à portée de main
Le module Android Auto Mercedes GL W166 vous donne accès à vos plateformes préférées comme Spotify, Apple Music ou Deezer, avec une qualité sonore conservée via le système audio d’origine.
Que votre véhicule soit équipé du système standard ou d’une installation premium, le rendu reste fidèle, sans perte ni compression. Vous pilotez votre musique directement depuis l’interface ou via les commandes du véhicule, pour une utilisation naturelle et agréable.
Assistant vocal Siri / Google intégré
L’intégration des assistants vocaux permet de contrôler votre système sans quitter la route des yeux. Grâce à Siri ou Google Assistant, vous pouvez lancer une destination, envoyer un message ou gérer votre musique simplement à la voix.
Cette interaction rend l’utilisation du CarPlay Mercedes GL W166 encore plus fluide et sécurisée, notamment lors des trajets urbains ou longue distance.
Compatible avec les fonctions d’origine Mercedes
Notre boîtier est 100 % compatible avec les commandes d’origine de votre Mercedes :
– Accès au menu NTG d’origine
– Commandes au volant conservées
– Compatible avec le lecteur CD
– Prise en charge du système audio standard et Harman Kardon
– Caméra de recul d’origine parfaitement fonctionnelle
– Boutons et molette d’origine conservés
Caméra de recul d’origine prise en charge
Lors du passage en marche arrière, l’écran bascule automatiquement sur l’affichage de la caméra de recul, avec les lignes de guidage dynamiques si votre véhicule en dispose.
Vous profitez ainsi de tous les avantages de CarPlay / Android Auto sans sacrifier une seule des fonctions essentielles de votre voiture. C’est l’alliance parfaite entre technologie moderne et équipements d’origine.
Contenu du kit
– Boîtier connecté CarPlay / Android Auto
– Câble d’alimentation
– Câble RCA/USB
– Câble vidéo LVDS
– Antenne WiFi
– Notice d’installation détaillée
Compatibilité
Pour garantir une intégration parfaite avec votre Mercedes GL, il est essentiel de sélectionner la version du boîtier correspondant à votre système.
Un doute sur la version de votre système ?
Référez-vous à l’écran d’accueil de votre autoradio Mercedes pour identifier votre version :
– Mercedes NTG 4.5/4.7
Installation Plug & Play
Installer notre boitier carplay sur votre Mercedes GL est 100% Plug & Play : notre écran se branche directement sur les connecteurs d’origine situés à l’arrière de votre autoradio d’origine Mercedes, sans couper ni souder de fil. L’Activation de l’Apple Carplay/AndroidAuto est ensuite automatique.
Cela permet une intégration propre, réversible et totalement invisible une fois installé.
Découvrez nos accessoires pour Mercedes GL dans notre boutique en ligne et complétez votre expérience connectée !
